排針排母座有哪幾種插孔結構

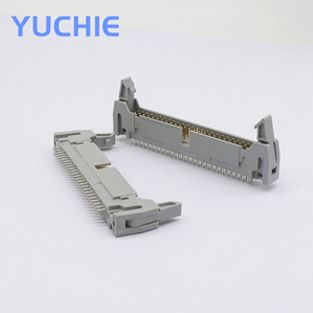

排針排母連接器為PCB板間常用連接元件，其母座內部插孔結構影響接觸性能、使用壽命與裝配方式。不同結構設計適應不同電氣載荷與插拔頻率場合，選型時需充分了解其分類與特性。

排母座常見插孔結構主要包括：

1.杯形插孔（Cage Type）

采用銅合金沖壓后形成圓形或方形杯口，結構穩定，接觸面積大，適用于標準載流能力與中等插拔次數的應用。廣泛見于2.54mm節距的通用排母。

2.彈片式插孔（Leaf Spring Type）

由對稱彈片組成彈性夾持區域，具備較高接觸壓力。適合輕微震動場合及中等頻次插拔結構。結構靈活，成本適中，廣泛用于中密度排母中。

3.針筒式插孔（Turned Pin Socket）

以車削工藝加工而成，插孔內部采用多指彈性結構，接觸穩定，導電性強。適合高頻信號或高速接口，插拔壽命長，適用于高可靠性電子設備。

4.四爪式插孔（Quad Contact）

內部四面彈性夾持設計，適合用于需確保多點接觸的排針結構。具備較強抗震性能，常用于醫療、軍工、通信領域中。

5.簧片式圓孔插口（Machined Contact）

車削插孔加內簧設計，可容納微小PIN腳偏移，提高盲插容錯率，適用于板對板堆疊或差分信號結構。

不同插孔結構影響接觸阻抗、插拔力、使用壽命、耐環境性能等關鍵參數。選型時應考慮排母材料、PIN數密度、電流載荷、空間尺寸及裝配方式。

對于頻繁插拔的接口，建議優先使用彈片或針筒結構以保障接觸穩定。對于要求低阻抗、高頻性能場合，則建議選用車削結構或高精度多點接觸型排母。
